Mit einer regelmäßigen photogrammetrischen Befliegung Ihrer Lagerplätze behalten Sie stets den Überblick und können ein- und ausgelagertes Material mit hoher Genauigkeit kontrollieren.
Unsere leistungsfähigen kompakten Vermessungsdrohnen sind fast überall kurzfristig einsetzbar und liefern nach der Prozessierung der Daten verlässliche Informationen zu ihrem Gelände.
Wie funktioniert eine drohnengestützte Volumenermittlung?
- Auf Grundlage eines groben Lageplans der Lagerfläche planen wir einen Drohnenbefliegung der gewünschten Aufnahmebereiche in einer niedrigen Flughöhe (üblicherweise 50 - 60 m über Grund).
- Sofern es sich nicht um eine einmalige Befliegung handeln sollte, werden vor Ort dauerhafte Referenzmarkierungen gesetzt und eingemessen. Falls Schachtdeckel oder ähnliche ortsfeste und planare Erkennungsmerkmale vorhanden sind, werden diese als Referenz genutzt. Andernfalls schlägt der Vermesser Nägel ein und markiert diese mit Markierungsspray.
- Eine unser kompakten Vermessungdrohnen (Quadcopter mit 1kg Abfluggewicht) erfasst den Aufnahmebereich mit sich stark überlappenden hochauflösenden Fotos. Der RTK-GNSS Empfänger der Drohne ermittelt mit Hilfe von SAPOS Korrekturdaten eine sehr genaue Position für jedes Einzelfoto.
- Nach Abschluss der Vermessungsflüge werden die georeferenzierten Einzelfotos mit einer Photogrammetrie-Software zu einer 3D-Punktwolke verarbeitet. Die Referenzmarkierungen am Boden (sog. Passpunkte) stellen sicher, dass die Höhenlage korrekt ist. Insbesondere bei regelmäßigen Befliegungen ist eine exakte Höhenlage wichtig um Differenzen bilden zu können. Leider wird dieser Aspekt gerne übersehen bzw. der zusätzliche Aufwand vermieden.

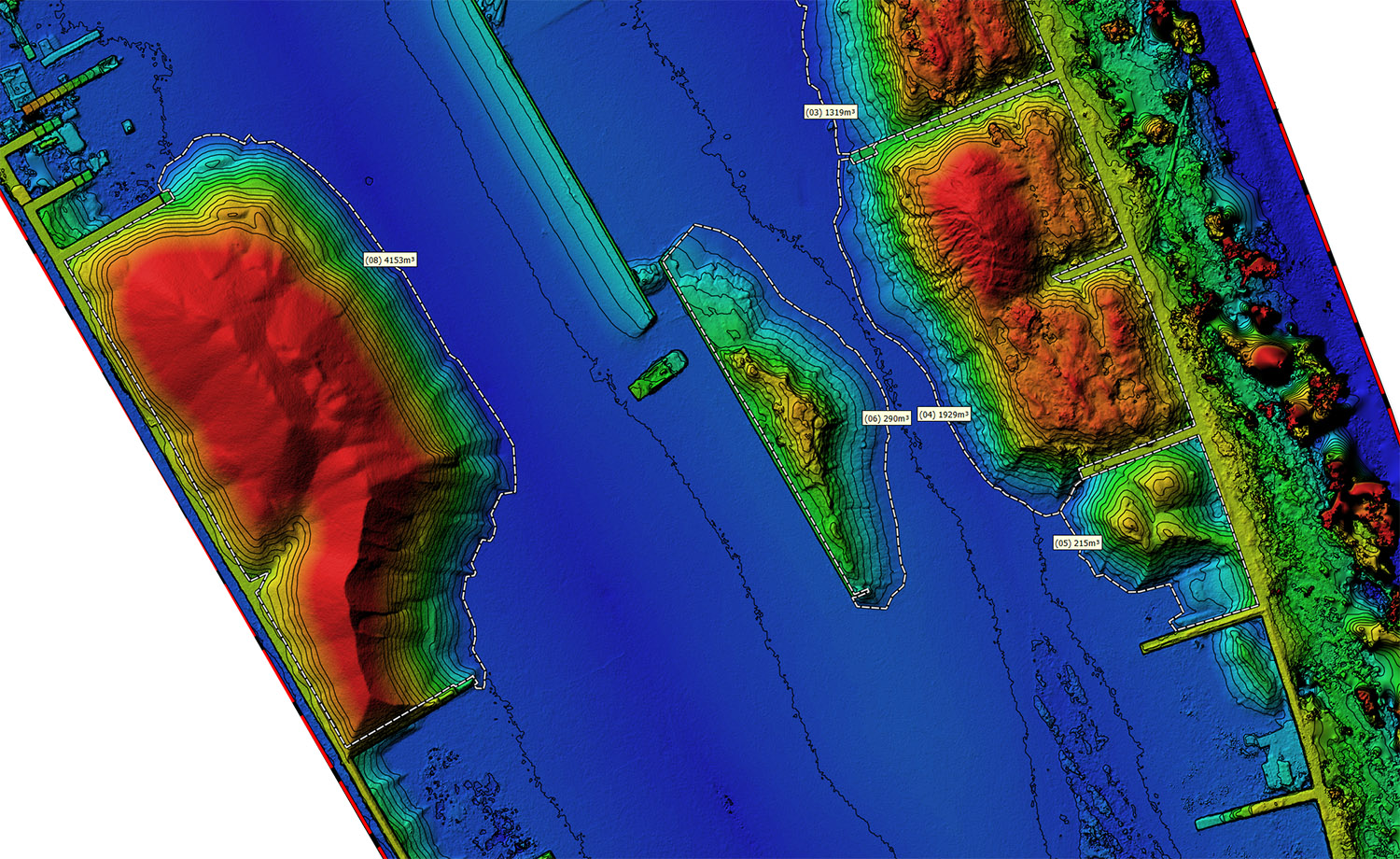

- Mit Hilfe der 3D-Punktwolke wird ein Orthophoto und ein Oberflächen erstellt, wobei das Orthophoto in der Regel die Grundlage für eine Planerstellung bildet.

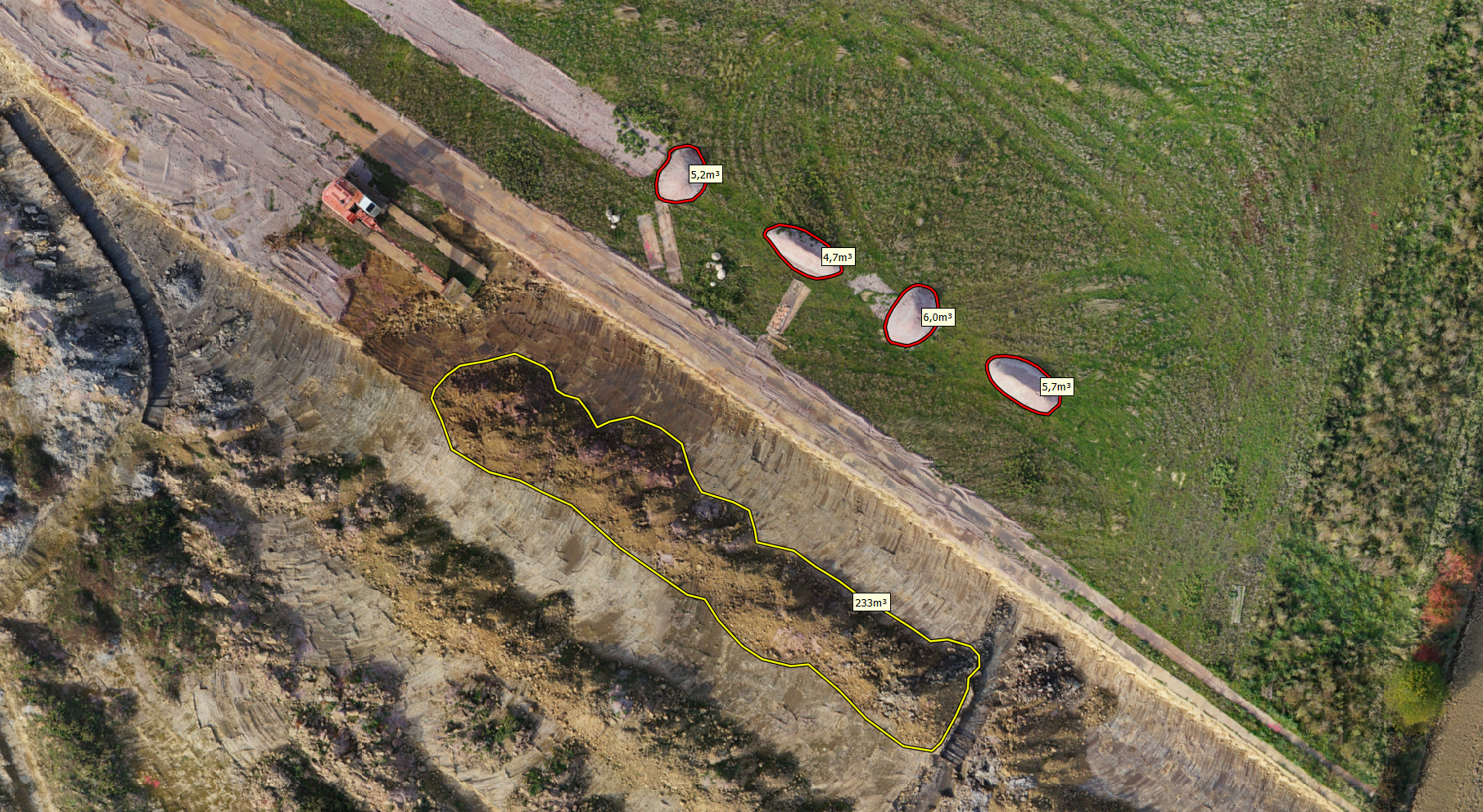

- Jedes Haufwerk wird einzeln nach Kundenvorgabe markiert (umfassendes Polygon). Die Volumenermittlung erfolgt in einem numerischen Verfahren aus dem Polygon, dem Oberflächenmodell und Angaben zur Basishöhe.
- Auf Kundenwunsch wird ein detaillierter Bestandsplan erstellt. Dieser eignet sich insbesondere zur Vorlage beim Wirtschaftsprüfer.
Inventur-Paket
- Auflösung: 2,5 x 2,5 cm = 1 px
- Bilddaten geo-referenziert auf 2 cm
- Höhendaten-Erfassung
- Erstellung eines hochdetaillierten Oberflächenmodells
- Volumenberechnung von Haufwerken oder Gruben
- für Flächen bis zu 10 Hektar
- inkl. Auswertung von bis zu 20 Haufwerken
- einfache Lageplandarstellung mit Angabe von Volumen und Grundfläche der Haufwerke
Leistungen
- Flugplanung
- An-/Abfahrt
- Erstellen von Referenzpunkten
- Befliegung und Anfertigung von Senkrecht-Aufnahmen
- Photogrammetrische Datenaufbereitung
- Lieferung: Pixeldatei mit Höhendaten, tabellarische Volumendaten, Lageplan (PDF)
Kosten
1.250€ exkl. MwSt.
zzgl. Kosten für An- und Abfahrt (0,90€ / Kilometer)
